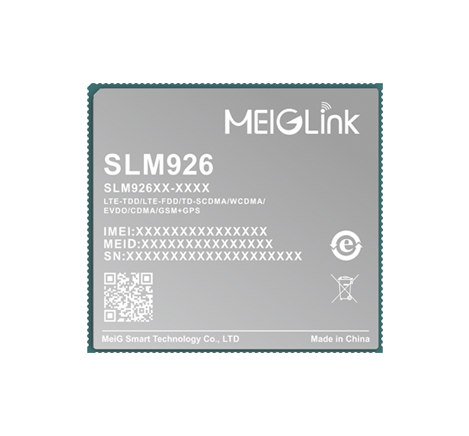

智能模组SLM926

百乐博官网首页智能SLM926系列模组，采用高通骁龙400系列的QCM4290（SM6115），该CPU采用11nm FinFET制程，内置64bit ARM、4*A73 2.0GHz+4*A53 1.8GHz，支持 Decode/encode 最高 1080P@60fps、H.265，支持FHD+屏幕分辨率，支持三路ISP摄像头，搭载Android 12操作系统，支持板卡内存为3GB+32GB（2GB+16GB、4GB+64GB），支持LTE Cat.6，最大下行速率可达300Mbps，最大上行速率可达 50Mbps。支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式，集成了L1+L5双频GNSS、2.4&5G Wi-Fi以及BT5.1。

SLM926系列模组，包含以下区域的子型号：SLM926-C、SLM926-E、SLM926-A*、SLM926-LA*、SLM926-J*、SLM926-AU*、SNM926。

SLM926可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT和GPS功能；产品支持双1300W的3D摄像或景深拍照，可广泛应用于视频记录仪、智能 POS 收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

主要优势：

● 支持LTE Cat.6和2x20MHz载波聚合最大下行速率可达300Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持FHD+（2520*1080）60fps

● 支持三ISP，支持三摄和双摄

● 支持L1+L5双频GNSS，满足不同环境下快速、精准定位的需求

● 支持1080P@60fps视频的录制和播放

基本属性：
产品型号：	智能模组SLM926
操作系统：	Android 12.0
存储：	32GB eMMC+3GB LPDDR4 （默认） 16GB eMMC+2GB LPDDR4 （可选） 64GB eMMC+4GB LPDDR4 （可选）
工作温度：	-25°C ~ +75°C
存储温度：	-40°C ~ +90°C
工作电压：	3.5V~4.35V（典型值：3.8V）
尺寸(mm)：	41.0 x 45.5 x 3.0mm

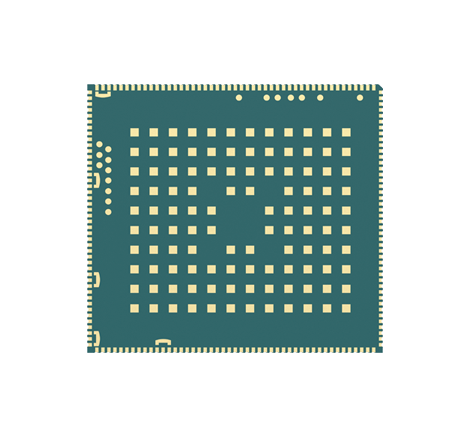

封装特性：	LCC+LGA封装
重量：	约13.0g
认证:	CCC（中国）*
特性：
WLAN：	2.4G/5G, 802.11 a/b/g/n/ac
蓝牙：	BT2.1+EDR/3.0/4.1 LE/4.2 BLE，BT5.1
GNSS：	GPS/GLONASS/BeiDou
LTE Cat.4，LTE Cat.6，支持2x20MHz 载波聚合，支持分集接收天线，下行支持MIMO 2×2
带宽：1.4/3/5/10/15/20MHz
内置充电芯片和电量计, 支持双卡双待，通过USB进行固件更新
USB接口：
符合USB 3.0规范，支持USB OTG
I2C接口：	5组
(U)SIM接口：	2组（1.8V/2.95V）
UART接口：	3组（支持硬件流控，最高速率达4Mbps）
SD卡接口：	1组（支持 SD 3.0, 4-bit SDIO）
PWRKEY ：	1.8V，内部上拉
SPI接口：	2组（1 组可以复用为 UART ；1组可以复用为 I2S，I2S 支持 Tx 和 Rx）
ADC接口：	2组
GPIO接口：	19组
马达驱动接口：	1组
Flashlight接口：	2路
LED指示接口：	4组
天线接口：	主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
音频和视频:
支持VoLTE 超高清语音通话，以及SRVCC/CSFB语音回落技术24-bit/192kHz 高保真音乐回放
视频编解码:	1080P @60fps
Wi-Fi 视频:	编解码最高1080P @60fps
接口:
摄像头接口：	3*ISP 主 Camera：4-lane MIPI_CSI; 辅 Camera：4-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;(13+13+5MP), (25+5MP), (13+13MP) @30fps or (16+16MP)@ 24fps
触摸屏接口：	电容式触摸屏
音频接口:
模拟音频：	扬声器、听筒、耳机、3组麦克风，支持1组降噪麦克风
显示接口：	4-lane MIPI_DSI，FHD+(2520*1080) @60fps
数据特性:
LTE Cat.4 FDD:	最大300Mbps (DL)/50Mbps (UL)
LTE Cat.4 TDD:	最大265Mbps (DL)/35Mbps (UL)
UMTS:
DC-USDPA:	最大42Mbps (DL)
DC-HSUPA:	最大5.76Mbps (UL)
WCDMA:	最大384Kbps (DL/UL)
TD-SCDMA:	最大4.2Mbps (DL)/2.2Mbps (UL)
CDMA2000:
EVDO:	最大3.1Mbps (DL)/1.8Mbps (UL)
1X Advanced:	最大307.2Kbps (DL/UL)
GPRS:	最大107Kbps (DL)/85.6Kbps (UL)
EDGE:	最大236.8Kbps (DL)/236.8Kbps (UL)
电气参数：
供电电压：	3.55V~4.4V，典型值3.8V
Band(MHz)：
中国/印度
SLM926-C:
LTE-FDD:	B1/B3/B5/B8
LTE-TDD:	B34/B38/B39/B40/B41
TD-SCDMA:	B34/B39
WCDMA:	B1/B8
EVDO/CDMA:	BC0
GSM:	900/1800MHz
欧洲/中东/非洲/韩国/泰国
SLM926-E:
LTE-FDD:	B1/B3/B5/B7/B8/B20/B28
LTE-TDD:	B38/B40/B41
WCDMA:	B1/B5/B8
GSM:	850/900/1800MHz
北美
*SLM926-A:**
LTE-FDD:	B2/B4/B5/B7/B12/B13/B17/B25/B26/B66
WCDMA:	B2/B4/B5/B8
GSM:	850/1900MHz
澳大利亚/台湾/巴西
*SLM926-AU:**
LTE-FDD:	B1/B3/B5/B7/B8/B28
LTE-TDD:	B40
WCDMA:	B1/B5/B8
GSM:	850/900/1800MHz
日本
*SLM926-J:**
LTE-FDD:	B1/B3/B8/B18/B19/B26
LTE-TDD:	B41
WCDMA:	B1/B6/B8/B19
拉丁美洲
*SLM926-LA:**
LTE-FDD:	B2/B4/B5/B7/B8/B25/B28/B66
LTE-TDD:	B40
WCDMA:	B2/B5/B8
GSM:	850/900/1900MHz
全球
SNM926:
仅支持Wi-Fi & BT
*备注:研发中...**
