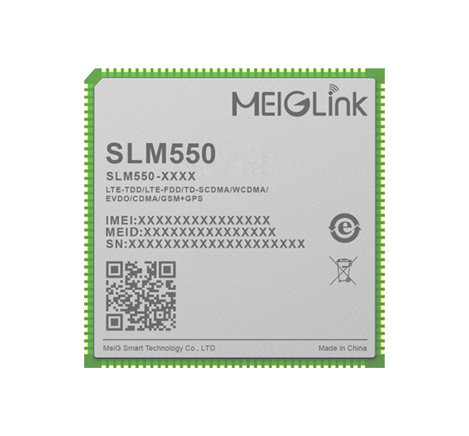

智能模组SLM550

百乐博官网首页智能SLM550系列核心板，采用高通骁龙200系列的QCM2290，该CPU采用11nm FinFET制程，内置64bit ARM、4 核 A53（4*2.0GHz），支持 Decode/encode 最高1080P@30fps、H.264，支持 HD+屏幕分辨率，支持两路 ISP 摄像头，搭载Android 11操作系统，支持板卡内存为2GB+32GB（2GB+8GB、3GB+64GB），支持LTE Cat.4，最大下行速率可达 150Mbps，

最大上行速率可达50Mbps。支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式，集成了GNSS 和 2.4&5G Wi-Fi。

SLM550系列智能模组，包含以下区域的子型号：SLM550-C、SLM550-E、SLM550-A*、SLM550-LA*、SLM550-J*、SLM550-AU*、SNM550。

SLM550可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT 和 GPS 功能；产品支持双800W的3D摄像或景深拍照，可广泛应用于警务执法仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

主要优势：

● 支持LTE Cat.4，最大下行速率可达150Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持HD+（720*1680），@60pfs

● 支持双ISP，双摄（13M+13M）功能，最高支持21MP Camera

● 集成多星座GNSS接收机，满足不同环境下快速、精准定位的需求

● 支持1080P @30fps 视频的录制和播放

基本属性：
产品型号：	智能模组SLM550
操作系统：	Android 11.0
存储：	32GB eMMC+2GB LPDDR4 （默认） 8GB eMMC+2GB LPDDR4 （可选） 64GB eMMC+3GB LPDDR4 （可选）
工作温度范围：	-30°C ~ +75°C
存储温度范围：	-40°C ~ +85°C
尺寸(mm)：	40.5x40.5x2.85mm

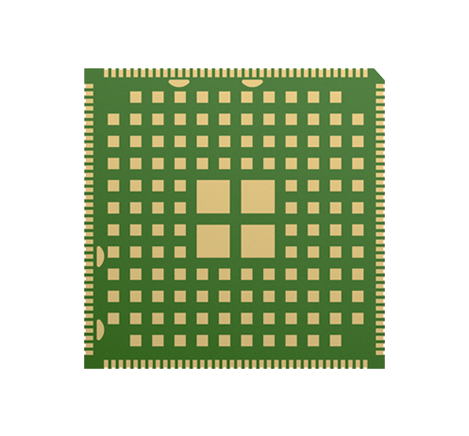

封装特性：	LCC+LGA封装
重量：	约13g
认证:	CCC
特性：
WLAN：	2.4G/5G, 802.11 a/b/g/n/ac
蓝牙：	BT2.1+EDR/3.0/4.1 LE/4.2 BLE，BT5.0
GNSS：	GPS/GLONASS/BeiDou
LTE Cat.4，支持分集接收天线，下行支持 MIMO 2×2
带宽：1.4/3/5/10/15/20MHz
内置充电芯片和电量计,支持双卡双待
通过USB进行固件更新
USB接口：
符合USB 3.1 规范，支持USB OTG
Camera：	Dual ISP 24 MP30 ZSL 930 MP/sec, hardware WNR, LTM, Advanced AF CSI (4/4/4 lane or 4/4/2/1 lane), DPHY1.2/CPHY1.0
I2C接口：	最大可支持5组
(U)SIM接口：	2组（1.8V/2.95V）
UART接口：	最大可支持3组（支持硬件流控，最高速率达4Mbps）
SD卡接口：	1组（支持 SD 3.0, 4-bit SDIO）
PWRKEY：	1.8V，内部上拉
SPI接口：	最大可支持5组
ADC接口：	2组
GPIO接口：	*24
马达驱动接口：	1组
LED指示接口：	1组
天线接口：	主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
音频和视频:
支持VoLTE超高清语音通话，以及SRVCC/CSFB语音回落技术24-bit/192kHz高保真音乐回放
视频编解码:	1080P @30fps
Wi-Fi 视频:	编解码最高1080P @30fps
摄像头接口:
主Camera：	4-lane MIPI_CSI;
辅Camera：	2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持13M像素拍照
触摸屏接口：	电容式触摸屏
音频接口:
模拟音频：	扬声器、听筒、耳机、3 组麦克风，支持1组降噪麦克风
LCM接口：	4-lane MIPI_DSI HD+(720*1680) @60fps
数据特性:
LTE Cat.4 FDD:	最大150Mbps (DL)/50Mbps (UL)
LTE Cat.4 TDD:	最大117Mbps (DL)/30Mbps (UL)
UMTS:
DC-USDPA:	最大42Mbps (DL)
HSUPA:	最大5.76Mbps (UL)
WCDMA:	最大384Kbps (DL/UL)
TD-SCDMA:	最大4.2Mbps (DL)/2.2Mbps (UL)
Band(MHz)：
中国/印度
SLM550-C:
LTE-FDD:	B1/B3/B5/B8
LTE-TDD:	B34/B38/B39/B40/B41
TD-SCDMA:	B34/B39
WCDMA:	B1/B8
EVDO/CDMA:	BC0
GSM:	900/1800MHz
欧洲、中东、非洲/韩国/泰国
SLM550-E:
LTE-FDD:	B1/B3/B5/B7/B8/B20/B28A
LTE-TDD:	B38/B40/B41
WCDMA:	B1/B5/B8
GSM:	850/900/1800/1900MHz
北美
*SLM550-A:**
LTE-FDD:	B2/B4/B5/B7/B12/B13/B17/B25/B26/B66
WCDMA:	B2/B4/B5/B8
GSM:	850/1900MHz
澳大利亚/台湾/巴西
*SLM550-AU:**
LTE-FDD:	B1/B3/B5/B7/B8/B28
LTE-TDD:	B40
WCDMA:	B1/B5/B8
GSM:	850/900/1800MHz
日本
*SLM550-J:**
LTE-FDD:	B1/B3/B8/B18/B19/B26
LTE-TDD:	B41
WCDMA:	B1/B6/B8/B19
拉丁美洲
*SLM550-LA:**
LTE-FDD:	B2/B4/B5/B7/B8/B25/B28/B66
LTE-TDD:	B40
WCDMA:	B2/B5/B8
GSM:	850/900/1900MHz
全球
SLM550:
仅支持Wi-Fi & BT
*备注:研发中...**
